交流多回路智能电量采集监控装置在河南某高速公路项目的应用

 更新时间:2023-11-03 点击量:132

项目背景

河南安阳林州市某高速公路项目是河南省政府主要打造的一项公路建设项目,该项目全长约70公里,起点位于安阳市内,终点位于林州市县。该项目总投资约60亿元人民币,建设工期预计为3年。

该项目的建设旨在缓解当地交通压力,提高区域交通运输能力和服务水平,促进当地经济发展和城乡一体化进程。该项目建成后,将成为河南省境内的重要交通枢纽之一,有望为当地的物流、旅游、商贸等行业带来新的发展机遇。同时,该项目还将进一步完善当地的交通网络,提高当地居民的出行便利性和生活质量。

产品介绍

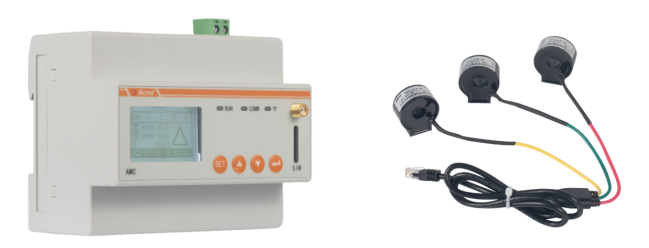

安科瑞AMC200多回路智能电量采集监控装置主要用于多个回路的全电参量测量,交流至多可同时接入8个三相回路或者24个单相回路的电流输入,可测量电压电流、功率、功率因数等参数。

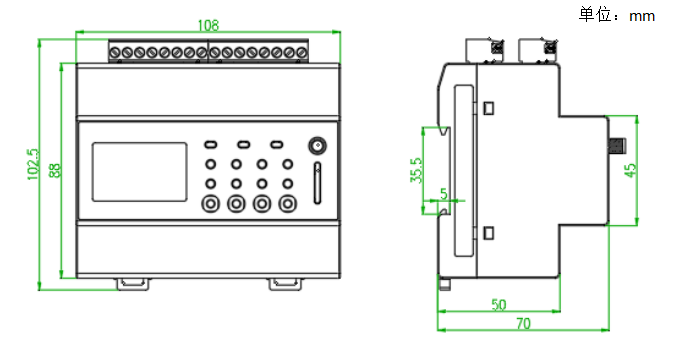

3.1尺寸图




3.2安装方式

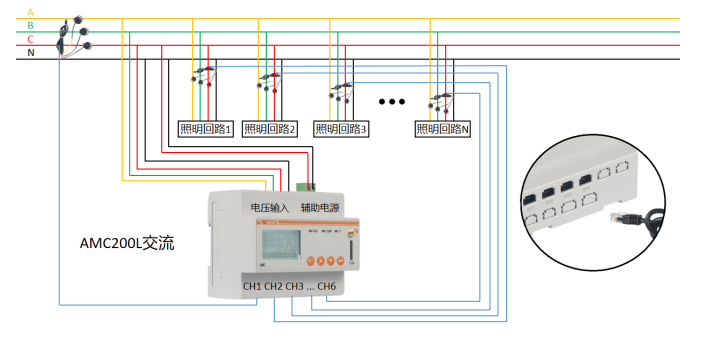

3.3 接线图

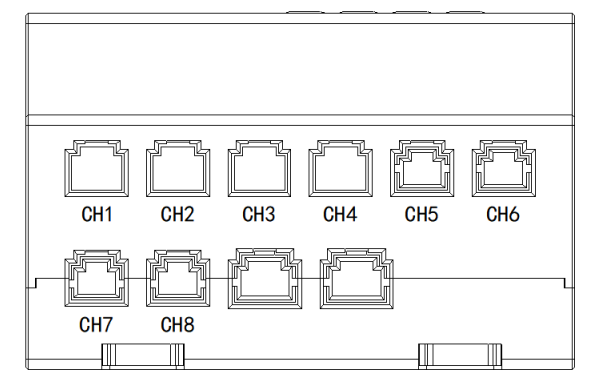

3.4 接线说明



交流:CHx代表一个三相电流回路;

AMC200(L)-4E3/□□、AMC200(L)-4E3至多接入4个三相回路或12个单相回路;

AMC200(L)-8E3/□□、AMC200(L)-8E3至多接入8个三相回路或24个单相回路。

3.5 产品优势

1)与传统电能表相比,可以支持多回路计量;

2)支持无线通讯,NB/4G;

3)支持自适应抄表,可对接EIOT平台;

4)电流规格至大可支持1600A;

5)每个通道可单独配置电流变比;

6)可支持Modbus-RTU,YD/T 1363.3,MQTT协议;

7)可支持三相、单相回路混合使用。

8)可支持开口/闭口式交流互感器;

9)互感器采用水晶头接口方式接入,直接插拔操作简单,提高施工效率,有效避免接错线、接错相导致的数据错误问题;

10)支持断路器桩头等位置的温度探测以及安装环境的温湿度测量功能,在实现电力监控的同时还起到了电气安全的监测。

3.6检测报告



现场图片





结束语

安科瑞AMC200多回路智能电量采集监控装置在隧道中具有重要的应用价值,可以满足隧道用户对于电力管理、安全保障、设备管理和环境保护等方面的需求。通过对隧道内各个照明回路的电压、电流、功率、功率因数等参数进行实时监测和分析,可以及时发现并解决设备故障和安全事故,保证隧道的安全和畅通。同时,多回路智能电量采集监控装置还可以进行电力管理和节能减排,有助于提高电力利用率和环境保护水平,综合提高隧道的安全性、可靠性、经济性和运行效率。
